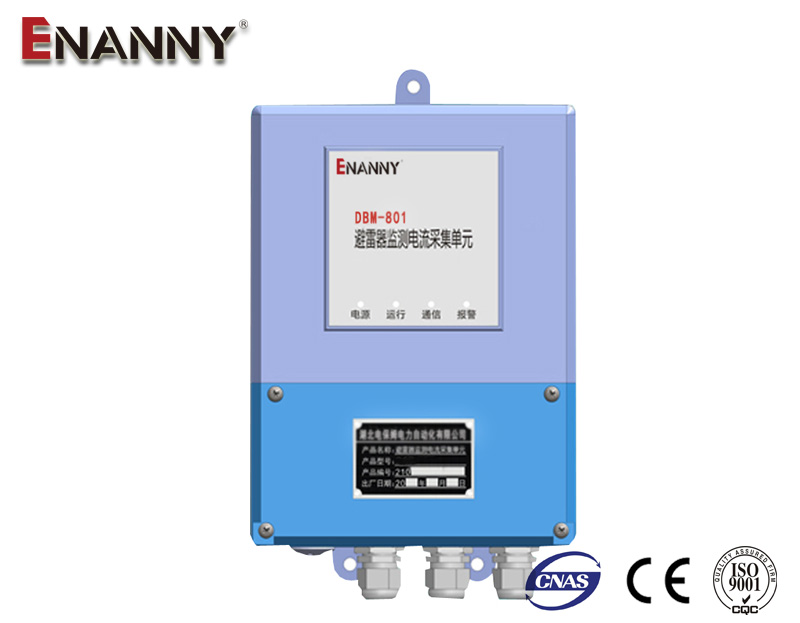

产品简介

范围
本规范规定了DBM-801避雷器在线监测系统的特性。定义了系统的组成、功能和技术条件。

系统参考标准、规程和导则
《国家电网公司变压器油中溶解气体等在线监测装置性能检测方案(2013年5月)》
Q/GDW 540.1-2010《变电设备在线监测装置检验规范 第1部分：通用检验规范》
Q/GDW 540.3-2010 《变电设备在线监测装置检验规范 第3部分：电容型设备及金属氧化物避雷器绝缘在线监测装置》
监测系统的特性。定义了系统的组成、功能和技术条件。

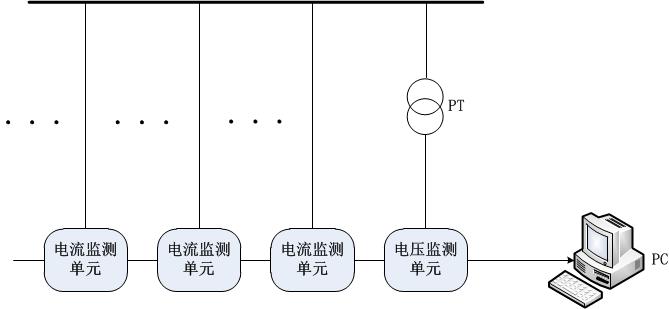

系统组成
DBM-801系统由电压监测单元、电流监测单元组成。本系统采用分布式结构，可根据实际现场监测情况进行不同的灵活配置，提高了系统的可靠性和灵活性。



产品别称

避雷器在线监测装置、氧化锌避雷器在线监测仪


产品特征
配置灵活
采用节点式设计结构，增加或减少监测设备和监测项目均不需改变系统结构，可根据需要在中央预警服务器上挂接不同类型及数量的本地监测单元，实现不同设备进行监测和诊断；
安装简便
只需在被测电气设备下方安装相应的监测单元，通过铺设单根电缆挂接到监测装置的总线上即可；
测量准确
采用高精度及高稳定性的零磁通电流传感器，通过先进的数字信号分析技术及数字通讯技术，确保相位测量的准确性，从而解决了介质损耗、容性电流、阻性电流等参量的精度和稳定性；
数据可靠
各监测单元具备完善的自检功能，能及时判断出监测单元的工作状况并上传至服务器和用户。监测数据全部采用数字通讯方式传输，彻底消除工频电磁干扰或其他高频干扰所导致的信号传输问题，提高了监测系统的可靠性。
维护简单
所有的监测单元均采用模块化结构设计，具备高度的通用性和互换性，可在不影响设备运行的条件下，对包括传感器在内的所有部件进行维护。
安全可靠
所有模块均采用工业化标准生产，具有良好的抗电磁冲击及温度突变能力。
装置具备防腐、防风、防尘等功能，适应野外高空工况
装置采用高级防水箱，全封闭设计，具有防电磁干扰功能

产品参数
技术数据
电源
电压：220V±10%
频率：50±5%Hz
功率：≤6W
环境条件
温度：-30℃～+80℃
湿度：<95%
海拔高度：≤1000m
避雷器在线监测装置主要监测参数

监测参数	测量范围	测量精度
全电流	100μA～50mA	±（标准读数×5%+5μA）
阻性电流	10μA～10mA	±（标准读数×5%+5μA）

其它监测参数

监测参数	测量范围	测量精度
母线电压	35kV～1000kV	±0.5%
系统频率	45Hz～65Hz	±0.01Hz
谐波电压	3次、5次、7次、9次	±5%
谐波电流	3次、5次、7次、9次	±5%
环境温度	-40℃～+80℃	±0.5℃
环境湿度	0～100%RH	±2%
