产品简介
参考标准：JB/Z 262-2000
产品简介

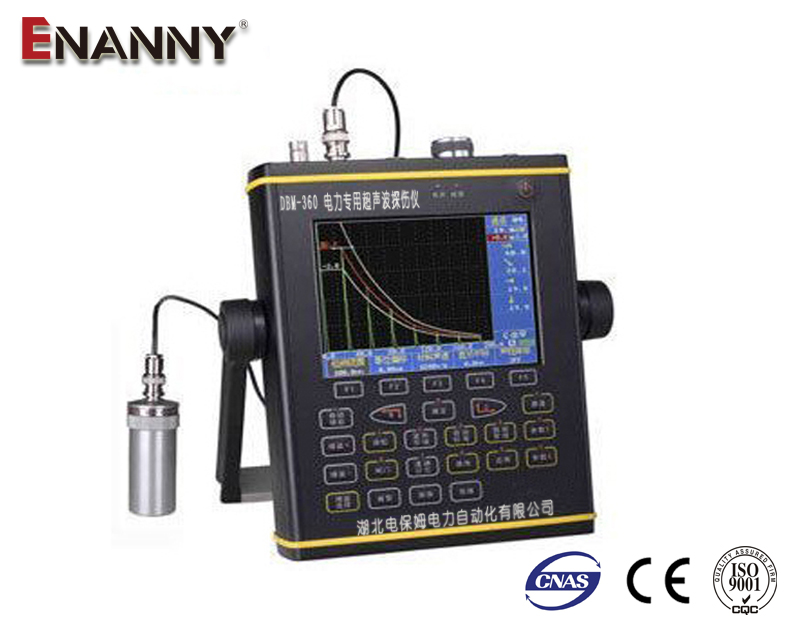

    DBM-360电力专用超声波探伤仪通过配置专业瓷柱探伤探头和波形分析软件，可对任何瓷柱进行探伤。其频率范围可达20MHZ，zui大检测深度为10米。具有经济、耐用、精度高和抗干扰能力强的特点。特别适用于变电站电磁干扰的环境下测量，锂电池使用时间长达7小时，完全满足现场长时间测试的需求，是瓷柱探伤理想、经济的超声波探伤仪。 同时，该机还使用了DAC曲线进行瓷柱探伤时的回波评价，通过DAC曲线可迅速对绝缘子的优劣做出判定。能有效的检测出支柱瓷绝缘子法兰口内肉眼看不到的裂纹、夹 层、夹渣、气孔等；并能对裂纹测长、测深等。

产品特点
1. 根据支柱瓷绝缘子自身的特点和探伤要求 , 增设专门的探伤软件, 增强发射强度, 提高了探伤的准确率 , 更适合支柱瓷绝缘子探伤。
2. 针对各种类型支柱瓷绝缘子和支柱资绝缘子断裂 95%以上在法兰口内 3cm 到第一瓷沿之间 , 设计了支柱瓷绝缘子探伤的高精度专用探头:12个爬波探头 、12 个高强瓷探头供用户选择；该专用探伤探头耐磨损，精度高，防电场干扰。

自动化功能

• 自动校准：自动测试“探头零点”、“K值”、“前沿”及“材料声速”；
• 自动显示缺陷回波位置（深度d、水平p、距离s、波幅、当量dB、孔径ф值）；
• 自由切换三种标尺（深度d、水平p、距离s），满足不同的探伤标准要求和探伤工程师的标尺使用习惯；
• 自动增益：自动将波形调至屏高的80%，大大提高了探伤效率；
• 自动录制探伤过程并可以进行动态回放；
• 自动φ值计算：直探头锻件探伤，找准缺陷最高波自动换算孔径ф值；
• 自动DAC、AVG曲线自动生成并可以分段制作，取样点不受限制，并可进行修正与补偿，满足任意探伤标准；
• 自动分析并显示回拨参数


放大接收

• 硬件实时采样：150MHz，波形高度保真
• 闸门信号：单闸门、双闸门，峰值或边缘读数
• 增益调节：手动调节110dB（0.2dB、0.5dB、1dB、2dB、6dB、12dB步进）或自动调节至屏高的80%


探伤功能

• 曲线包络和波峰记忆：实时检索并记录缺陷最高波
• φ值计算：直探头锻件探伤找准缺陷最高波自动换算
• 动态录制：实时动态录制波形，并可存储、回放
• 缺陷定位：实时显示水平值L、深度值H、声程值S
• 缺陷定量：实时显示SL、EL、GL、RL定量值
• 实时显示孔状缺陷Φ值
• 缺陷定性：通过波形，人工经验判断
• 曲面修正：曲面工件探伤，修正曲率换算
• B型扫描：实时扫查，描述缺陷横切面


声光报警

• 闸门报警：进波报警、失波报警
• DAC报警：自由设置SL、EL、GL、RL报警数据存储
• 10个探伤通道，存储预先调校好各类探头与仪器的组合参数，自由输入任意行业探伤标准，方便存储、调用、与计算机通讯
• 内存300幅探伤波形及数据，实现存储、调出、打印、与计算机通讯传输。
• 内存30000个厚度值

时钟记录实时探伤日期、时间的跟踪记录，并存储
控制接口高速USB、RS232两种接口与计算机通讯
屏幕保护待机时可关闭屏幕或显示字幕，省电并延长使用寿命

产品参数

扫描范围：	0～10000mm钢纵波
工作频率：	0.4MHz～20MHz
垂直线性误差	≤3%
水平线性误差	≤0.1%
灵敏度余量	＞62dB（深200mmΦ2平底孔）
分辨力	＞40dB（5N14）
动态范围	≥32dB
噪声电平：	＜8%
硬采样频率	150MHz
重复发射频率	100~1000HZ
声速范围	100～20000（m/s）
工作方式	单晶探伤、双晶探伤、穿透探伤
数字抑制	（0～80）%，不影响线性与增益
工作时间	连续工作7小时以上（锂电池）
环境温度	（-20～70）℃（参考值）
相对湿度	（20～95）% RH
外型尺寸	240×180×50（mm）

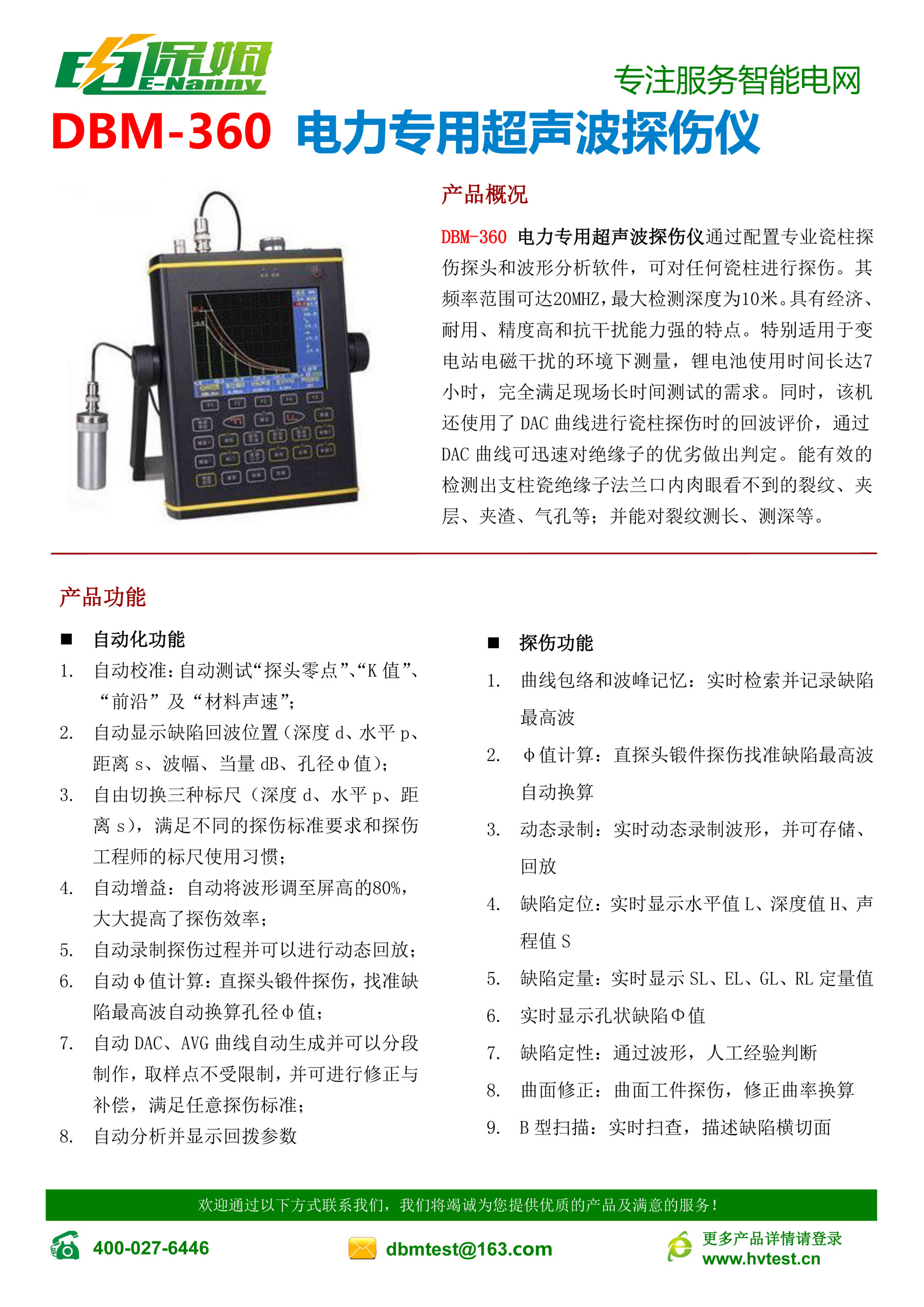

产品彩册
