产品简介

       35kV以上的电缆主要采用带有金属护层的单芯电缆。因单芯电缆金属护层与芯线中交流电流产生的磁力线相铰链，使其两端出现较高的感应电压，故需采取合适的接地措施，使感应电压处在安全电压范围内（通常不超过50V，有安全措施时不超过100V）。通常短线路单芯电缆的金属护层采用一端直接接地和另一端经间隙或保护电阻接地的方式；长线路单芯电缆金属护层则采用三相分段交叉互联两端接地的方式。不论采用哪种接地方式，良好的护层绝缘都是必要的，当电缆护层绝缘发生损伤时，将使金属护套多点接地，从而产生护层循环电流，增加护套的损耗，影响电缆的载流能力，严重时甚至使电缆严重发热而烧毁。同时，保证高压电缆线路金属层护套直接接地点的接地良好也十分重要，如果接地点由于各种原因不能有效接地，那么电缆金属护套的电位就会急剧升到几千伏甚至上万伏，很容易把电缆外护套击穿并在击穿点持续放电，造成电缆外护套温度升高甚至着火燃烧。

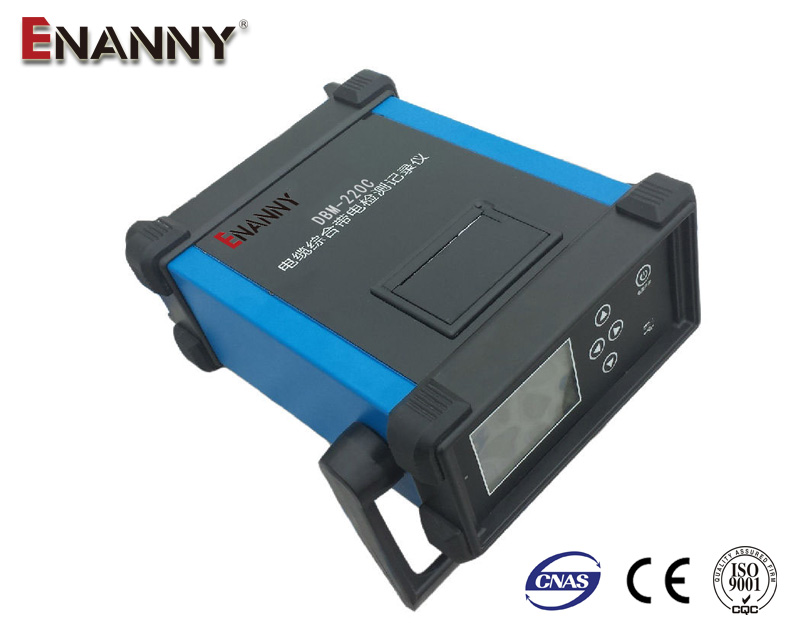

       DBM-220C电缆综合带电检测记录仪采用了环流法原理，即：单芯电缆金属护套在正常情况下（即一点接地），金属护套上环流极小，主要是容性电流，而一旦金属护套出现多点接地与大地形成回路后，环流显著增加，严重时可达主电流的90%以上。实时监测金属护套环流及其变化量，即可实现单芯电缆金属护套多点接地故障的在线监测，从而及时准确的发现接地故障，从根本上避免电缆事故的发生，保证电缆安全、可靠的运行。
      DBM-220C高压电缆护层环流带电检测仪用于对电缆进行带电检测，可同时测量三路电缆护层接地环流及总接地环流，以及一路电缆本体运行电流，为电缆实现状态检修提供依据，及时发现运行隐患。

产品别称

电缆测试仪、电缆检测仪、电缆综合带电检测记录仪


产品特征
测量
1）4路护层接地环流。
2）3路电缆运行电流。
3）3路温度。

记录
1）所有测量参数的（1分钟为zui小单位、可设置）平均值、zui大值、zui小值，zui大值zui小值含发生时刻；
2）设定bao警限值，记录其有效值、发生时刻；

显示
1)瞬时值。
2)bao警记录数据
3)设置

通信
1）USB、蓝牙实现上位机数据读取可与平板电脑、笔记本电脑实现数据通信，配套上层设备管理软件，具备设备及历史数据管理、查询、比较、列表、报表生成等功能。
2）内置GPRS/GSM模块（用户自配SIM卡），可设定条件实现短信或GPRS数据上传（暂时仅实现短信功能）。

其他
1）装置内置高容量锂离子电池，充满电后可持续工作8小时。
2）内置大容量存储空间，可实现长时间数据记录。
3）大屏幕显示，户外阳光下可视。
4）采用高精度开启式电流互感器，实现安全可靠测量。
5）内置实时日历时钟。
6）内置微型打印机，检测结果打印。

产品参数

环境条件
环境温度：-10℃～45℃；
相对湿度：≤90%；
海拔高度：≤1000m；

测量范围及准确度

参数	指标
护层接地电流	互感器类型：钳形电流互感器； 测量范围：5A～200A； 测量通道数：4通道； 测量精度：±1%；
主缆运行电流	互感器类型：罗氏线圈； 测量范围：150A～1500A（或300A～3000A）； 测量通道数：3通道； 测量精度：±2%；
电缆接头温度	传感器类型：PT1000； 测量范围：-10℃～+260℃； 测量通道数：3通道； 测量精度：±1.0℃；
环境温湿度	传感器类型：仪器内置； 温度测量范围：-40℃～+105℃； 温度测量精度：±0.5℃ 湿度测量范围：1%～99%RH； 湿度测量精度：5%RH


工作电源
内部可充电电池，可连续工作8小时。

充电电源
AC220V交流充电器/DC12V车载充电器。

产品尺寸
主机：270mm×235mm×108mm；
罗氏线圈：钳口直径125mm；
护层接地电流钳形互感器：101mm×219mm×26mm，钳口直径50mm，线长2m。
