高压开关动特性测试仪

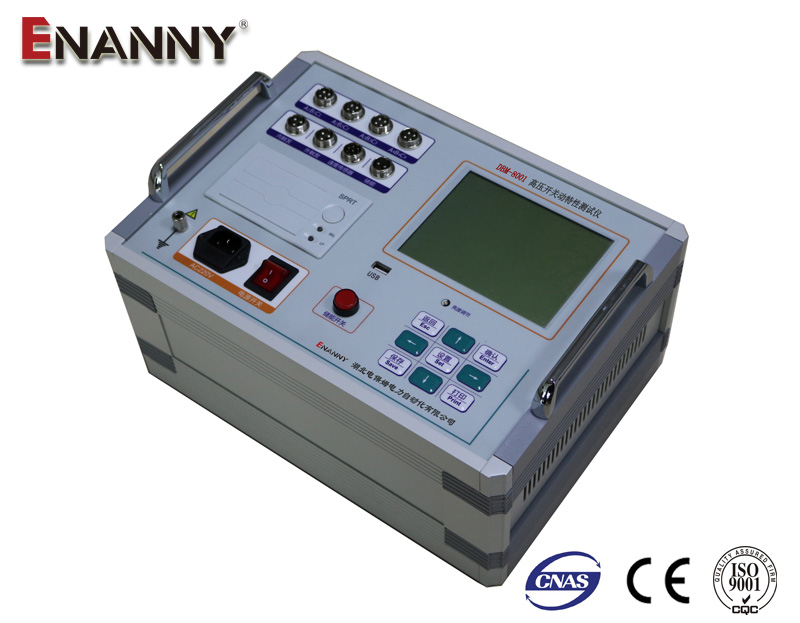

DBM-8001高压开关动特性测试仪

产品描述:DBM-8001型高压开关动特性测试仪是湖北电保姆依据新的《高压交流断路器》GB1984-2003为设计蓝本,参照中华人民共和国电力行业标准《高电压测试设备通用技术条件》第3部 分,DL/T846.3-2004高压开关综合测试仪为设计依据,为进行各类断路器动态分析提供了方便,能够准确地测量出各种电压等级的少油、多油、真 空、六氟化硫等高压断路器的机械动特性参数。

  • 仪器自动识别断口分、合闸状态,防止误操作
  • 独立的12断口,可检测并提示断口的连接状态,方便用户检查接线
  • 仪器可进行电动和手动分合测试

提醒:关于产品购买、技术维护等服务,欢迎来电咨询。

24小时服务热线:400-027-6446
027-87002568
  • 简介
  • 参数
  • 产品彩册
  • 附件
  • 售后保障
    产品简介
    一、产品简介
             DBM-8001高压开关动特性测试仪是依据新的《高压交流断路器》GB1984-2003为设计蓝本,参照中华人民共和国电力行业标准《高电压测试设备通用技术条件》第3部分,DL/T846.3-2004为设计依据,根据国家新标准JJG1120-2015,为进行各类断路器动态分析提供了方便,能够准确地测量出各种电压等级的少油、多油、真空、六氟化硫等高压断路器的机械动特性参数,测量数据稳定,抗干扰性强,可在500KV等级及以下电站做实验,接线方便,操作简单,是高压开关检修试验的工具。

    二、产品特点
    1. 仪器自动识别断口分、合闸状态,防止误操作。
    2. 独立的12断口,可检测并提示断口的连接状态,方便用户检查接线。
    3. 机内可存储50组测试结果。
    4. 大屏幕液晶(320×240)LCD显示, 高级灰屏,阳光下不反光不黑屏,图文及汉字菜单操作提示,人性化菜单式界面,操作简便。
    5. 仪器具有强大的图形分析功能,实现波形和测量处理数据同屏显示,使测试过程更直观。
    6. 机内带有延时保护功能,断路器动作后能自动切断线圈电压,很好的保护了断路器和测试仪器。独立而特殊的分合闸控制单元,即分或合闸控制单元,即可做合闸也可以做分闸试验。如其中一个控制回路坏掉了,不影响使用。
    7. 本仪器可进行电动和手动分合测试。
    8. 可进行高、低电压实验,自动寻找最低分或合闸电压。
    9. 重合闸试验,可做合分、分合,分合分等参数测量。
    10. 真空接触器(单线圈)参数测量。
    11. 全自动完成断路器老化试验(寿命测试)。
    12. 方便快捷的一键式电机储能功能。
    产品参数
    、技术参数
    1.时间测量:12路
    固有分闸(合闸)时间
    分闸(合闸)相内不同期
    分闸(合闸)相间不同期
    合闸(分闸)弹跳时间(弹跳次数)
    测试范围:0.01ms~15000ms
    准确度:0.5%±2个字,
    速度测量:刚分(刚合)速度
    指定时间段(行程段或角度段)平均速度
    2. 测速范围:1mm传感器 0.01~25.00m/s,
                         0.1mm传感器 0.001~2.50m/s,
                     360°角度传感器0.01~25.00m/s
    3.行程测量:动触头行程(行程)
                              接触行程(开距)
                              超程

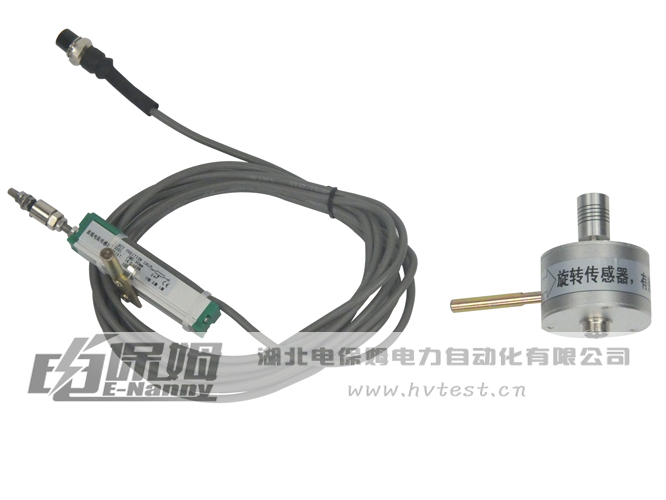

    4. 传感器测量范围:直线位移传感器50mm,分辨率:0.1mm,行程0.1~50mm
                                        直线位移传感器300mm,分辨率:0.1mm,行程10~300mm(选配)
                                        直线位移传感器500mm,分辨率:1mm,行程10~500mm(选配)
                                        360线传感器:360°,分辨率:0.25°,行程1mm~1000mm
    5. 电流测量范围:0~15A,分辨率:0.01A,显示电流值为线圈电流最大值。
    6.显示屏:320×240液晶屏,对比度可调
    7.数据存储:可存储100组测量数据
    8.打印机:高速热敏打印机
    9. 仪器电源 :AC/DC 220V ± 10%;50Hz ± 2%
    10.直流电源:输出电压:25~265V连续可调,输出电流:≤ 15A(短时)
    11. 外触发触发电压:AC/DC10-300V,电流≤120A
    12. 储能电机电源:输出电压:25~265V连续可调,输出电流:≤ 15A(短时)
    13.主机体积:360×250×140mm
    14.使用环境: -10℃~+50℃
    15.相对湿度:≤90%

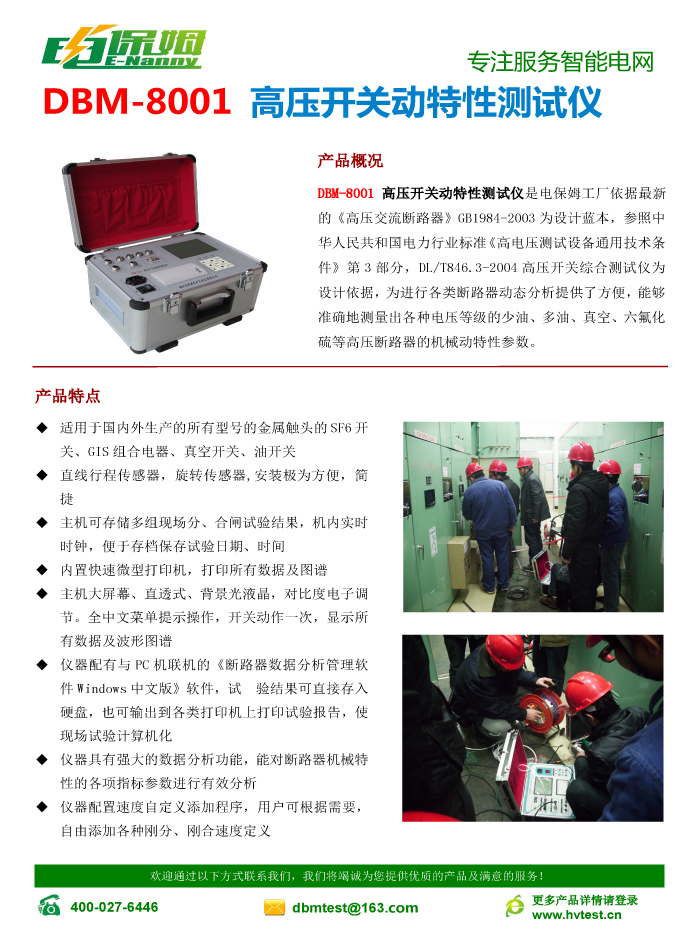

    产品彩册

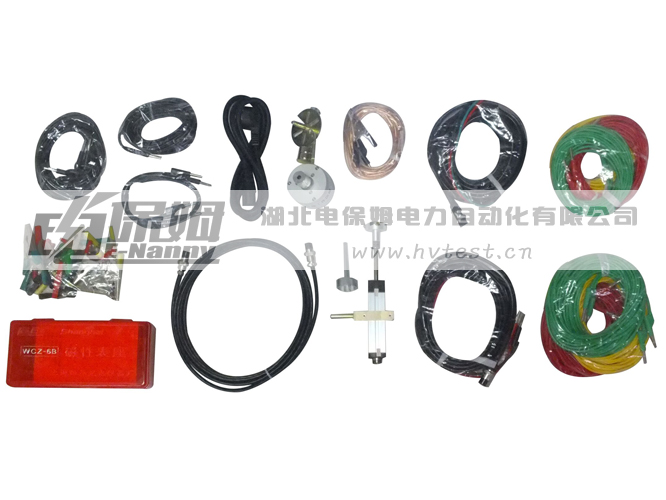

    产品附件
