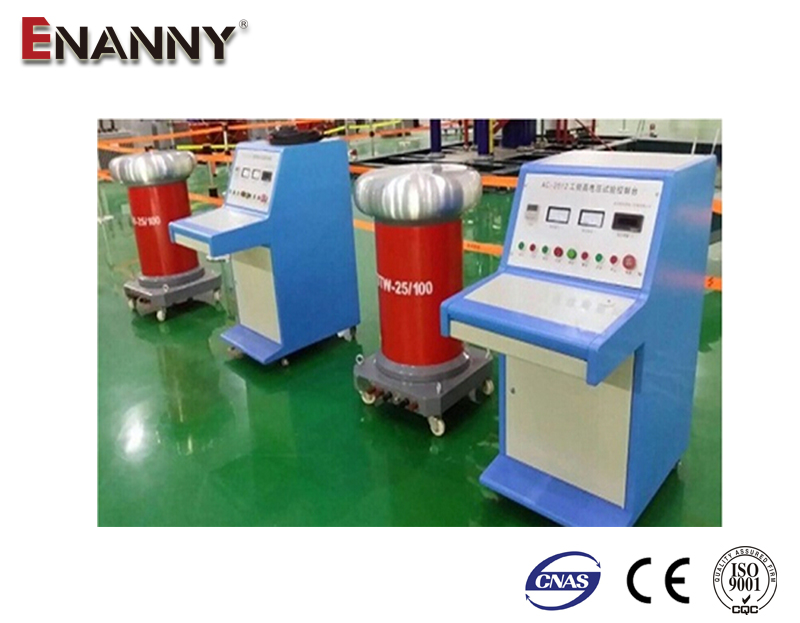

产品简介
YDTW无局部放电工频试验变压器包括筒体和设在筒体内的高压绝缘绕组、铁心，筒体的上下部分别设有屏蔽罩，筒体上部屏蔽罩的外部设有防晕罩，筒体外设有一层绝缘 层，绝缘层为ＲＴＶ或ＰＲＴＶ材料。本实用新型在筒体的外面设有一层由ＲＴＶ和ＰＲＴＶ组成的绝缘层，显著的减少了高压绕组对外壳的绝缘距离，使其体积大 大减小，方便户外携带，且其绝缘性能好，具有良好的憎水性、耐化学腐蚀、高硬度和耐磨、耐冲击性能，能适应户外等恶劣环境。无局部放电工频试验变压器主要 用于检验各种绝缘材料、绝缘结构和电工产品等耐受工频电压的绝缘水平，也作为变压器、互感器、避雷器等试品的无局部放电工频试验电源。广泛应用于电工制造 部门、电力运行部门、科研单位和高等院校。

产品性能
YDTW-50～2250 kV无局部放电工频试验变压器通过部级产品鉴定，主要技木性能处于国内领先地位，达到国际同类产品的先进水平。

产品特点
1、成套设备配套性强，电压容量系列齐全，功能完善;
2、阻抗电压低，系统阻抗不大于5%，满足交流污秽试验要求;
3、采用快速电子保护装置，可靠性高。

产品参数

型号规格	额定容量(KVA)	低压	高压	直径D×高度（H）(mm)	重量（kg）
YDTW-1.5/50	1.5	0.22	50	φ430*580	65
YDTW-2.5/50	2.5	0.22	50	φ280*500	70
YDTW-3/50	3	0.22	50	φ300*510	72
YDTW-5/50	5	0.22	50	φ460*580	110
YDTW-5/100	5	0.22	100	φ640*820	130
YDTW-10/100	10	0.22	100	φ620*850	160
YDTW-50/100	50	0.4	100	φ725*1100	500
YDTW-12/120	12	0.38	120	φ750*1230	380
YDTW-15/150	15	0.38	150	φ820*1220	500
YDTW-20/200	20	0.38	200	φ1080*1700	900
YDTW-50/250	50	0.38	250	φ1460*1520	1250
YDTW-75/250	75	0.38	250	φ1460*1780	1450
YDTW-75/250	75	0.38	500	φ2000*4850	6800
YDTW-100/100	100	0.38	100	φ1000*1250	800
YDTW-100/150	100	0.38	150	φ1410*1620	1700
YDTW-100/250	100	0.6	250	φ1100*1450	1550
YDTW-125/250	125	0.415	250	φ1540*2060	3460
YDTW-150/150	150	0.6	150	φ1420*1620	900
YDTW-2000/500	2000	3	500	φ3000*4800	50000



型号规格	额定容量(KVA)	低压	高压	直径D×高度（H）（mm）	重量（kg）
YDTW-20/2*80	20	0.4	160	φ550*1245	220
YDTW-6/2*50	6	0.22	100	φ380*980	100
YDTW-10/2*50	10	0.2	100	φ410*980	200
YDTW-25/2*125	25	0.38	250	φ1250*2200	890
YDTW-100/2*200	100	0.38	400	φ1580*3650	2500
YDTW-150/2*150	150	0.38	300	φ1600*3200	3980
YDTW-300/2*150	300	0.38	300	φ1600*3800	4280
YDTW-250/2*250	250	0.6	500	φ2220*6100	11200
YDTW-500/2*250	500	3	500	φ2030*4600	9000
YDTW-600/2*300	600	0.6	600	φ3200*8000	1700
YDTW-1200/2*300	1200	3	600	φ3000*6200	28900
YDTW-750/2*375	750	3	750	φ3540*7900	36000
YDTW-200/2*500	200	0.6	1000	φ3200*8400	9580
YDTW-1000/2*500	1000	3	10000	φ3520*10000	37500
YDTW-1250/2*125	1250	3	250	φ4500*3200	14500
YDTW-1500/2*500	1500	3	1000	φ4800*12840	48500
YDTW-300/2*300	300	0.65	600	φ2610*5600	10000
YDTW-375/2*375	375	0.65	750	φ2940*8350	20000
YDTW-2000/3*500	2000	6	1500	φ4500*1700	115000
YDTW-3600/3*600	3600	6	1800	φ6500*20000	150000
YDTW-4800/2*600	4800	6	1200	φ4500*1350	105000
