1.绝缘靴(手套)耐压试验装置结构设计
DBJS-6绝缘靴(手套)耐压试验装置分两部分组成：
1）绝缘靴（手套）试验车由移动托架、盛水水槽、电极杆支撑等组成
2）绝缘靴（手套）试验台由变压器及其控制部分组成

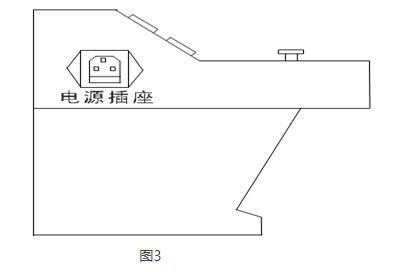

绝缘靴（手套）试验车装置见图2，绝缘靴（手套）试验台外形见图3.
内容来自dedecms

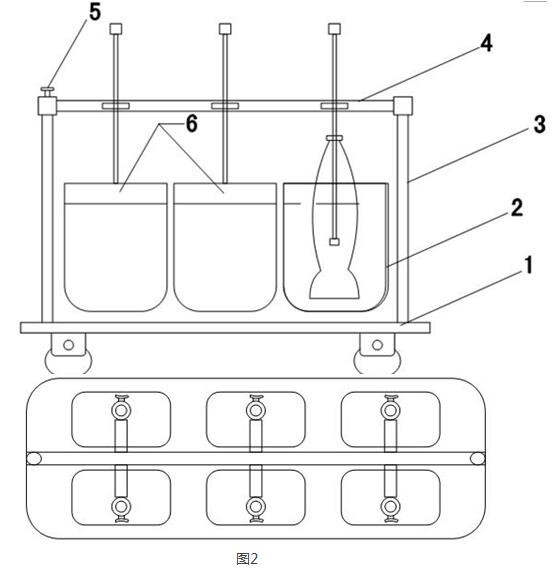

1.移动托架 2.盛水槽 3.绝缘撑杆
4.电极杆支撑 5.高压接线端 6.泄漏测量接线端
copyright dedecms
2.绝缘靴(手套)耐压试验装置配套使用方法
1）使用前根据图2将绝缘撑(3)安装在移动托架(1)上,再将电极杆支撑(4)两端插入绝缘撑杆(3)内,最后将电极杆依次装在电极支撑内。
2）绝缘靴(手套)内盛水不能高于绝缘靴(手套)口以下5CM,并确保绝缘靴(手套)露出水面的部分干燥清洁,然后将高压电极置于绝缘靴(手套)内并将绝缘靴(手套)夹好。
3）按图1、图2将水阻的一端与绝缘靴（手套）试验车上的高压输入螺母(7)相连,另一端用35KV高压电缆由绝缘靴(手套)试验台的高压出线口引至绝缘靴(手套)试验台内试验变压器高压输出端A,将盛水槽1-6上的泄漏测量接线端与绝缘靴(手套)试验台上的接线端X1-X6一一对应相连。
本文来自织梦
4）检查总电源是否与输入电源一致(~220V 50HZ),设定好电流继电器动作值,同时设点好时间继电器的动作值,合上空开,电源指示灯亮,调压器的手轮置于零位时,零位指示灯亮,此时可送电操作。
5）按下复位按钮使故障指示灯灭.按下送电按钮,主接触器工作,调压器受电,电源指示灯灭、送电指示灯亮，同时声光报警。
6）顺时针旋转调压器手轮，声光报警停止，注视电压表、毫安表的指示，以每秒小于3KV的升压速度升压，当升到所需要电压值时，按下计时按钮，并密切关注试验品情况。
7）在试验过程中，如果泄漏电流大于规定值、试验品被击穿，电流继电器动作，调压器自动断电，泄漏电流超标或被击穿的绝缘靴（手套）对应指示灯亮，切断电源，取下泄漏电流超标或被击穿的绝缘靴（手套），然后再升压操作，达到规定电压及耐压时间并且泄漏电流不大于规定值时，声光报警，说明产品合格，否则试验品不合格。
织梦内容管理系统
8）整个试验过程结束后,应切断电源,拆卸绝缘(手套),换第二批,重复上述方法进行试验。
