产品简介
DBPD-200局部放电检测仪可配合使用特高频传感器、TEV传感器、声电组合传感器、超声传感器和宽频带电流互感器（HFCT）在线检测变压器、高压开关柜、GIS、电缆接头等高压设备的局部放电情况。携带方便、测量快速，抗干扰能力强，便于现场使用。
其配置软件具有实时波形图、zui大峰值显示、定位等功能，软件也可以详查分析某个相位波形，窗口随意放大和缩小，也可以对该段数据进行频谱分析，分析放电波形的频谱含量，使放电波形之间更具可比性，全面统计分析试验数据，减少试验中非稳定性因素对试验结果的影响。
本仪器采用自动或手动记录保存试验数据和瞬态放电波形，提供后期数据分析参考。

产品参数

技术特性
通道数	2/4个电信号接口，1个外同步接口
采样率	zui大200MSa/s
采样精度	12bit
量程范围	100dB
量程切换	0-9共10档
频带范围	1Hz-60MHz
本量程非线性误差	5%
检测灵敏度	≥5pC（实验室条件下）；≥10pC（现场条件下）
图谱显示方式	二维PPRS显示、三维PRPD显示、正弦显示、统计、频谱（AE）5种显示
电源模式	内置锂电池/AC 220V
显示
显示屏	6.5寸 TFT真彩色触摸液晶显示屏
分辨率	640×480
存储
物理存储	4GB
硬盘	32G固态硬盘 用于存储试验记录及试验数据
接口
RS232*1	用于与PC机同步传输接口
USB*2	可外接鼠标键盘，以及外接移动存储设备
电源模式	电池供电（16.8V锂电池）+外置电源（220V AC）
电信号接口	2/4路BNC接口，用于信号输入
E-Trig接口	外同步接口
网口*1	用于连接网络
接地钮	外部接地用
通用说明
CPU	主频1.6GHz
系统	WIN7
使用环境温度	-20℃至60℃
存储环境温度	-20℃至85℃
尺寸	280*190*80 mm
重量	3.5kg
配置清单

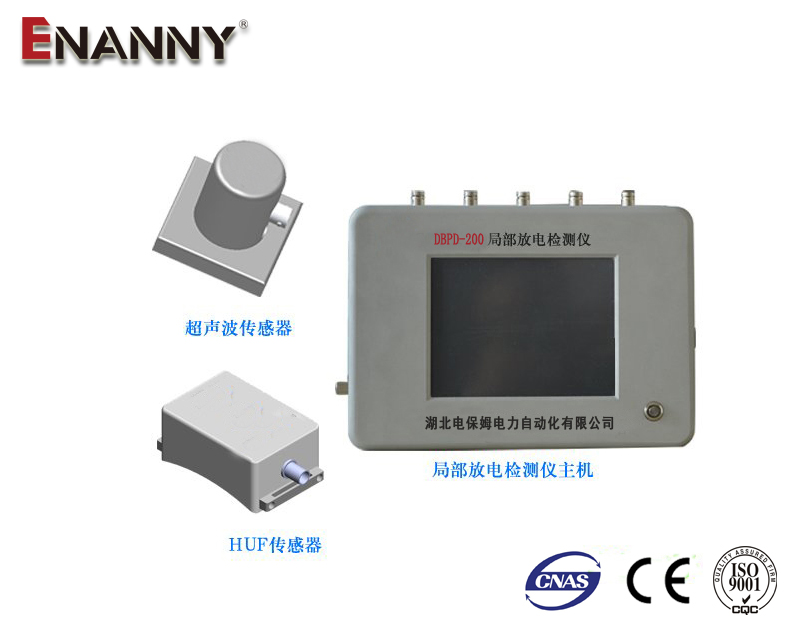

主机	用于信号采集、波形显示、数据处理、存储
超声波传感器	用于测量局部放电产生的超声波信号
检测频带	20～200kHz
灵敏度	≤10 pC
增益	100dB
超高频传感器（UHF）	用于测量GIS中局部放电产生的超高频信号
检测频率	300～1500MHz
HFCT（高频电流互感器）	用于测量设备接地线中通过的局部放电信号
检测波段	500kHz～30MHz
检测灵敏度	-100dB/10pC
TEV传感器	用于测量开关柜等高压设备局部放电、定位
信号采集	电容式
检测频率	3～100MHz
测量范围	-20～60dB/mV
声电组合探测器	用于测量电缆接头局部放电
超声波传感器	用于测量电缆接头局部放电产生的超声波信号
中心频率	40kHz
灵敏度	≤10 pC
电信号传感器	用于测量电缆接头局部放电产生的电磁波信号
检测频带	20k～1MHz
灵敏度	≤10 pC
