产品简介

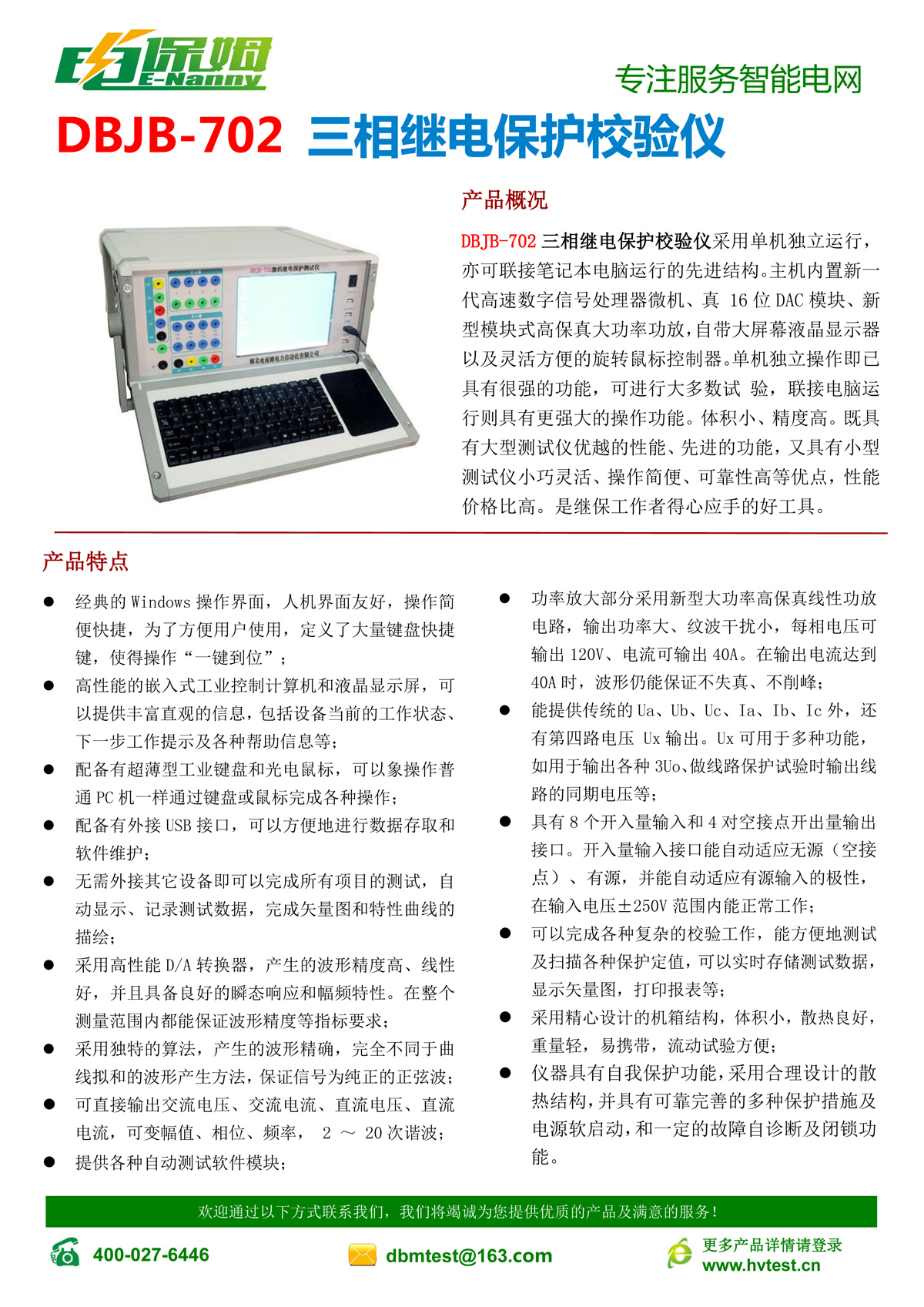

DBJB-702微机继电保护综合测试仪是 在参照电力部颁发的《微机型继电保护试验装置技术条件(讨论稿)》的基础上，广泛听取用户意见，总结目前国内同类产品优缺点，充分使用现代先进的微电子技 术和器件实现的一种新型小型化微机继电保护测试仪。它采用单机独立运行，亦可联接笔记本电脑运行的先进结构。主机内置新一代高速数字信号处理器微机、真16位DAC模块、新型模块式高保真大功率功放，自带大屏幕液晶显示器以及灵活方便的旋转鼠标控制器。单机独立操作即已具有很强的功能，可进行大多数试 验，联接电脑运行则具有更强大的操作功能。体积小、精度高。既具有大型测试仪优越的性能、先进的功能，又具有小型测试仪小巧灵活、操作简便、可靠性高等优 点，性能价格比高。是继保工作者得心应手的好工具。

产品特性

• 经典的Windows操作界面，人机界面友好，操作简便快捷，为了方便用户使用，定义了大量键盘快捷键，使得操作“一键到位”；
• 高性能的嵌入式工业控制计算机和液晶显示屏，可以提供丰富直观的信息，包括设备当前的工作状态、下一步工作提示及各种帮助信息等；
• 配备有超薄型工业键盘和光电鼠标，可以象操作普通PC机一样通过键盘或鼠标完成各种操作；
• 配备有外接USB接口，可以方便地进行数据存取和软件维护；
• 无需外接其它设备即可以完成所有项目的测试，自动显示、记录测试数据，完成矢量图和特性曲线的描绘；
• 采用高性能D/A转换器，产生的波形精度高、线性好，并且具备良好的瞬态响应和幅频特性。在整个测量范围内都能保证波形精度等指标要求；
• 采用独特的算法，产生的波形精确，完全不同于曲线拟和的波形产生方法，保证信号为纯正的正弦波；
• 可直接输出交流电压、交流电流、直流电压、直流电流，可变幅值、相位、频率， 2 ～ 20次谐波；
• 功率放大部分采用新型大功率高保真线性功放电路，输出功率大、纹波干扰小，每相电压可输出120V、电流可输出40A。在输出电流达到40A时，波形仍能保证不失真、不削峰；
• 能提供传统的Ua、Ub、Uc、Ia、Ib、Ic外，还有第四路电压 Ux输出。Ux可用于多种功能，如用于输出各种3Uo、做线路保护试验时输出线路的同期电压等；
• 具有8个开入量输入和4对空接点开出量输出接口。开入量输入接口能自动适应无源（空接点）、有源，并能自动适应有源输入的极性，在输入电压±250V范围内能正常工作；
• 提供各种自动测试软件模块；
• 可以完成各种复杂的校验工作，能方便地测试及扫描各种保护定值，可以实时存储测试数据，显示矢量图，打印报表等；
• 采用精心设计的机箱结构，体积小，散热良好，重量轻，易携带，流动试验方便；
• 仪器具有自我保护功能，采用合理设计的散热结构，并具有可靠完善的多种保护措施及电源软启动，和一定的故障自诊断及闭锁功能。

产品参数

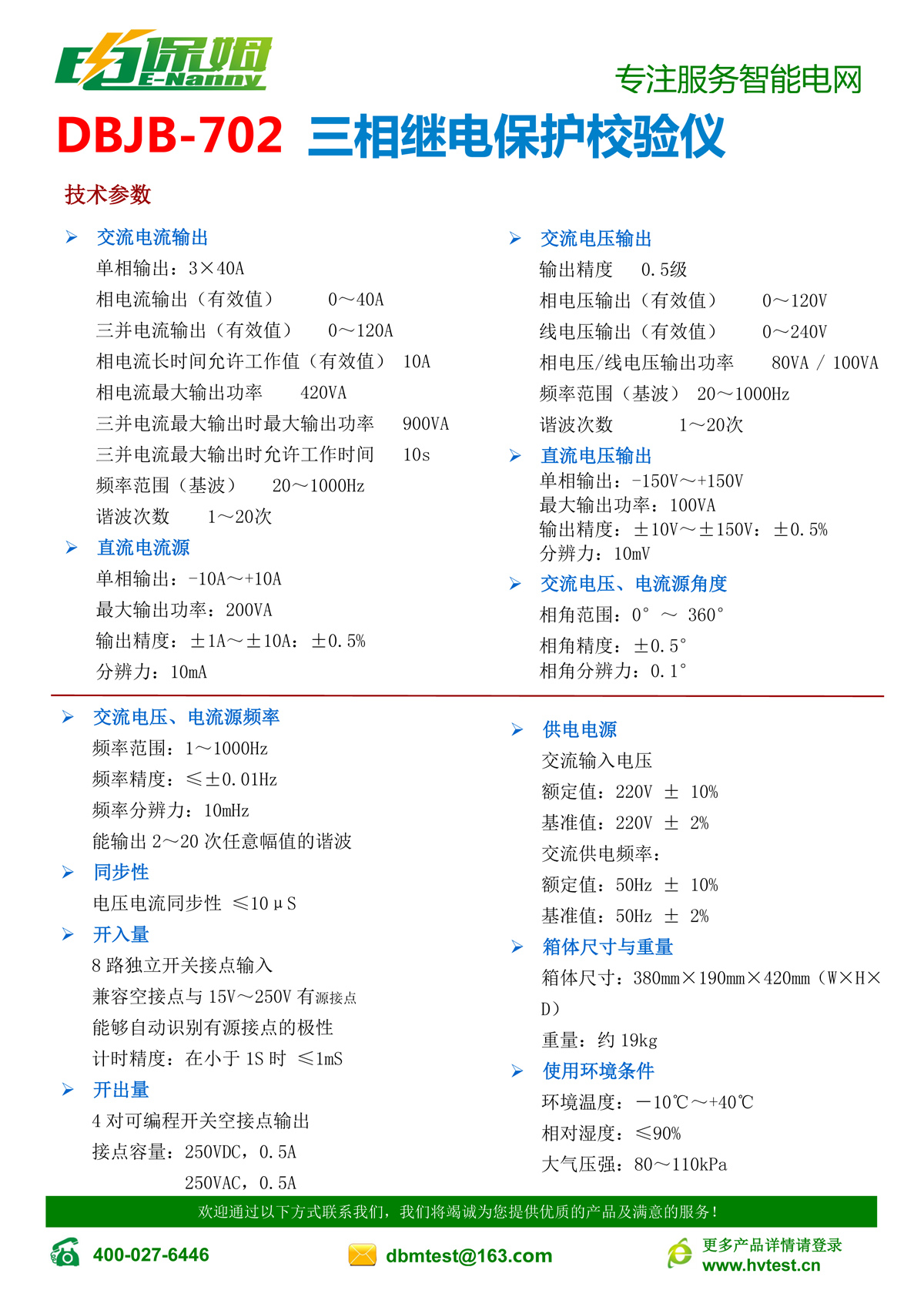

技术指标
1.2.1 交流电流源
l 单相输出：3×40A
l 三相并联：120A
l zui大输出功率：≥450VA/相
l 各相输出电流幅度、频率和相位可以独立调节
l 输出精度：
0.5A～40A：±0.5%
l 分辨力：10mA
l 单相连续输出时间：
在 0～5A 范围内，能连续输出
在 5A～10A 范围内，连续输出时间 ≥60秒
在 10A～20A 范围内，连续输出时间 ≥30秒
在 ＞20A 范围内，连续输出时间 ≥5秒
1.2.2 交流电压源
l 单相输出：4×120V
l zui大输出功率：≥60VA/相
l 四相有共用中性点的电压源；第四路电压可设置为零序电压或任意设置
l 各相输出幅度、频率、相位可以独立调节
l 输出精度：
10V～120V：±0.5%
l 分辨力：10mV
1.2.3 直流电流源
l 单相输出：-10A～+10A
l zui大输出功率：200VA
l 输出精度：
±1A～±10A：±0.5%
l 分辨力：10mA
1.2.4 直流电压源
l 单相输出：-150V～+150V
l zui大输出功率：100VA
l 输出精度：
±10V～±150V：±0.5%
l 分辨力：10mV
1.2.5 交流电压、电流源角度
l 相角范围：0°～ 360°
l 相角精度：±0.5°
l 相角分辨力：0.1°
1.2.6 交流电压、电流源频率
l 频率范围：1～1000Hz
l 频率精度：≤±0.01Hz
l 频率分辨力：10mHz
l 能输出2～20次任意幅值的谐波
1.2.7 同步性
电压电流同步性 ≤10μS
1.2.8 开入量
l 8路独立开关接点输入
l 兼容空接点与15V～250V有源接点
l 能够自动识别有源接点的极性
l 计时精度：在小于1S时 ≤1mS
1.2.9 开出量
l 4对可编程开关空接点输出
l 接点容量：
250VDC，0.5A
250VAC，0.5A
1.2.10 供电电源
l 交流输入电压
额定值：220V ± 10%
基准值：220V ± 2%
l 交流供电频率：
额定值：50Hz ± 10%
基准值：50Hz ± 2%
1.2.11 箱体尺寸与重量
l 箱体尺寸：380mm×190mm×420mm（W×H×D）
l 重量：约19kg
1.2.12 使用环境条件
l 环境温度：－10℃～+40℃
l 相对湿度：≤90%
l 大气压强：80～110kPa


产品彩册

产品附件

售后保障
服务与支持
    了解产品售后请阅读"售后服务承诺书", 产品技术问题请联系我们，我们将尽快安排工程师为您处理，售后服务中心：400-027-6446， 18986115168(24小时售后服务)。
